Hardware
Esta sección describe los principales aspectos físicos y eléctricos de la iW-ESPMI-IND.
Visión general de la placa
La iW-ESPMI-IND fue diseñada para aplicaciones industriales con una fuerte necesidad de comunicación e interfaz visual.
Modelo 3D
Arrastra para girar, usa la rueda para hacer zoom.

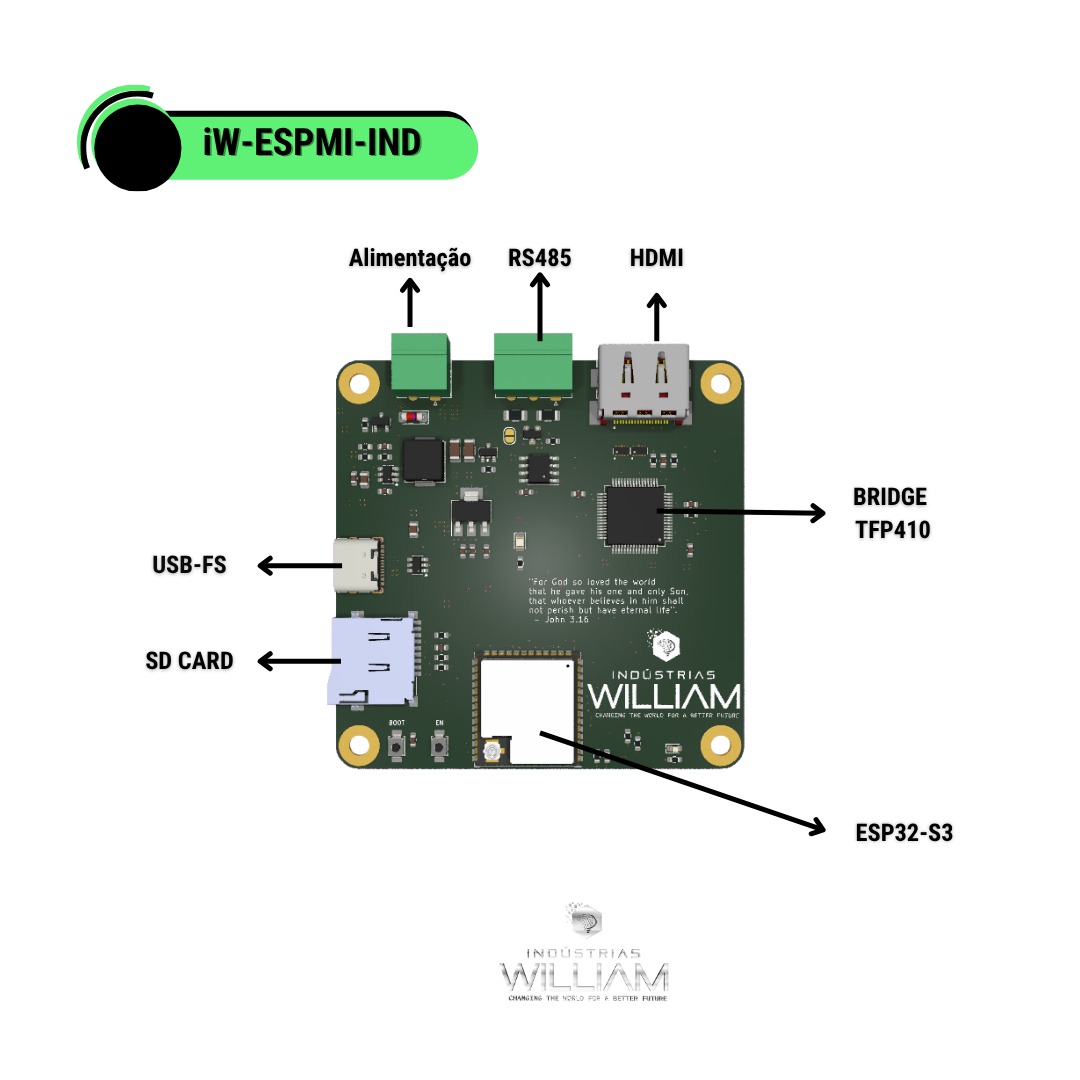

Pinout
La imagen siguiente resume las interfaces más importantes de la placa.
Interfaces principales
- USB para programación y comunicación
- RS485 para red Modbus RTU
- tarjeta SD para almacenamiento local
- HDMI para salida de vídeo
Alimentación
La placa admite un rango de alimentación amplio, lo que facilita su uso en escenarios industriales. La entrada pasa por protección de polaridad (MOSFET AO3401A + zener) antes de la etapa de potencia basada en el convertidor LMR61430, que establece el raíl de 5 V (5VP). De ahí, el LDO AMS1117-3.3 genera el raíl de 3,3 V del sistema; un LED indica la presencia de la tensión de 3,3 V.
| Recurso | Descripción |
|---|---|
| Entrada de energía | borne de tornillo (J1) con protección de polaridad inversa |
| Etapa de potencia | convertidor LMR61430 + inductor 6,8 uH -> raíl 5 V (5VP) |
| Regulador 3,3 V | LDO AMS1117-3.3 alimentando la lógica y el ESP32-S3 |
| USB | V_BUS (5 V) del USB-C integrado al raíl 5VP |
| Indicación | LED de estado del raíl de 3,3 V |
Especificaciones eléctricas
| Parámetro | Mín. | Típ. | Máx. | Unidad / Observación |
|---|---|---|---|---|
| Tensión de entrada (borne) | 6,5 | — | 36 | V — entrada de alimentación |
| Raíl intermedio (5VP) | — | 5,0 | — | V — etapa de potencia |
| Tensión lógica del sistema | — | 3,3 | — | V — AMS1117-3.3 |
| Tensión USB (V_BUS) | 4,5 | 5,0 | 5,5 | V — conector USB-C |
| Frecuencia de reloj de la CPU | — | — | 240 | MHz |
| Salida de vídeo | — | HDMI 1.4 | — | DVI/HDMI vía TFP410 |
| Terminación RS485 | — | 120 | — | ohms — seleccionable por JP1 |
| Tensión lógica de I/O | — | 3,3 | — | V |
| Temperatura de operación | -40 | — | +85 | °C — limitada por el ESP32-S3 |
Usa una fuente estable cuando haya display HDMI, tarjeta SD y cargas externas conectadas al mismo tiempo. El rango de resolución / reloj de píxel de la salida HDMI depende de la configuración del firmware y de los límites del TFP410.
Interfaces y recursos
Vídeo
- salida HDMI
- buena base para interfaces con LVGL y herramientas visuales
Comunicación industrial
- transceptor RS485 integrado
- buena adherencia a escenarios con Modbus RTU
Almacenamiento
- ranura para tarjeta SD para logs, assets y configuraciones
Esquemático en línea
Visualiza el proyecto de hardware directamente en el navegador:
Buenas prácticas
- usa alimentación estable en campo
- cuida la puesta a tierra en redes RS485
- separa bien los cables de potencia y de datos
- valida la disipación y el ruido en instalaciones industriales
