iW-AIoT-eXplorer

La iW-AIoT-eXplorer es una plataforma de desarrollo de Indústrias William orientada a la exploración de AIoT — la convergencia entre Inteligencia Artificial e Internet de las Cosas. Está construida en torno al SoC ESP32-S3R8 (Xtensa LX7 dual-core, hasta 240 MHz) con 8 MB de PSRAM integrada y un acelerador vectorial para inferencia de redes neuronales, además de Wi-Fi y Bluetooth 5 LE.

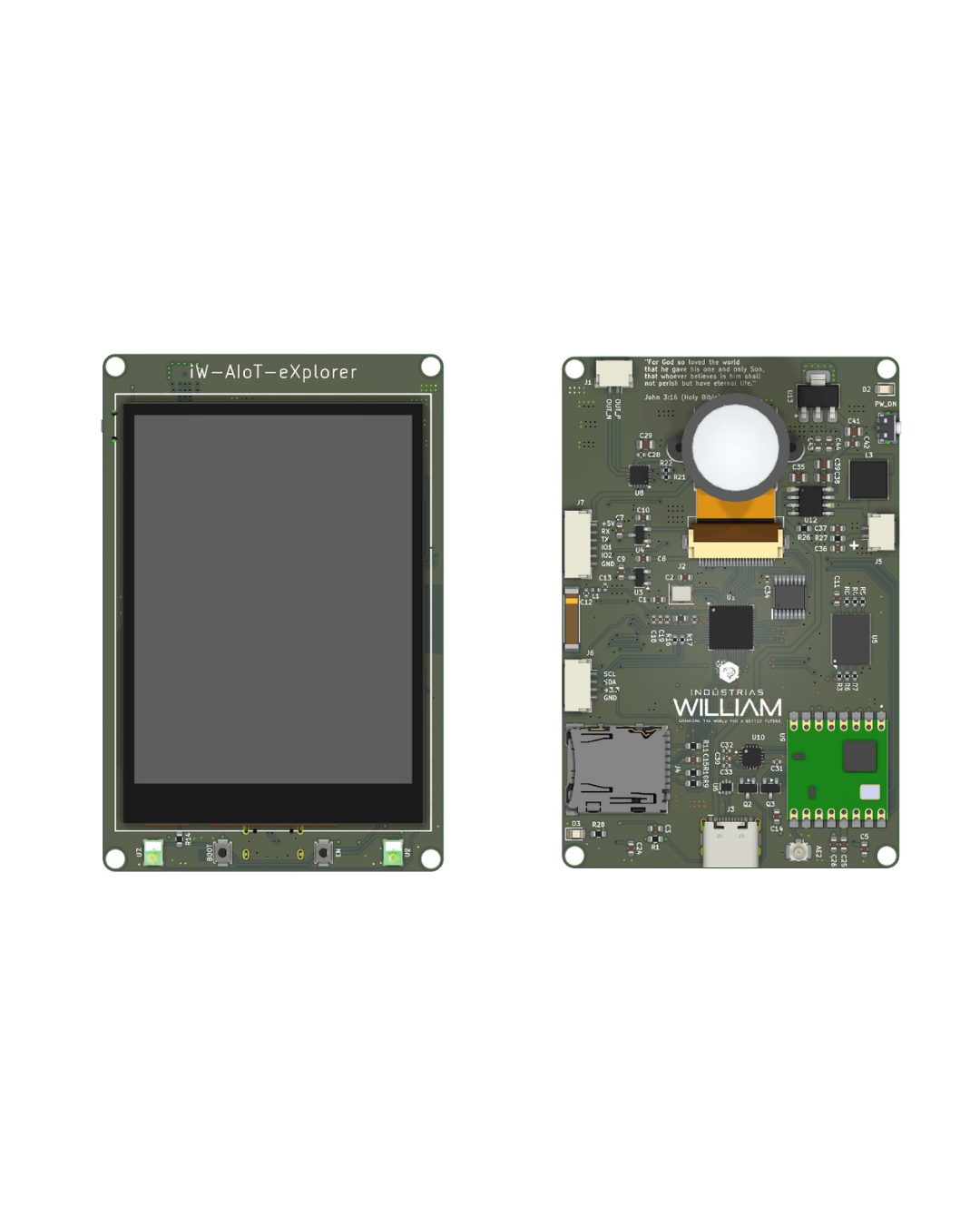

Placa iW-AIoT-eXplorer

Alrededor del SoC, la placa reúne todo lo que necesita un proyecto de IA embebida con audio y visión: cámara OV5640 de 5 MP, dos micrófonos digitales PDM en arreglo estéreo, salida de audio Clase-D, pantalla IPS de 3,5" con touch capacitivo, acelerómetro de 3 ejes, tarjeta microSD y conectividad de largo alcance LoRa / LoRaWAN en 915 MHz. La alimentación por PMIC con cargador de batería permite operación autónoma en campo.

Destacados​

  • SoC ESP32-S3R8 (Xtensa LX7 dual-core, 8 MB PSRAM) con aceleración para TinyML / Edge AI
  • cámara OV5640 de 5 MP (DVP + SCCB) para visión por computadora
  • 2x micrófonos digitales PDM IMP34DT05 (estéreo) para keyword spotting y clasificación de sonido
  • salida de audio Clase-D MAX98357A (I2S)
  • pantalla IPS 3,5" 320x240 ST7789 con touch capacitivo
  • acelerómetro de 3 ejes LIS3DH
  • radio LoRa / LoRaWAN RFM95W (SX1276) en 915 MHz
  • 16 MB o 32 MB de flash QSPI + tarjeta microSD
  • Wi-Fi 802.11 b/g/n + Bluetooth 5 LE / Mesh
  • PMIC IP5306 con batería Li-ion y USB-C con grabación automática

Aplicaciones sugeridas​

  • visión por computadora en el borde y reconocimiento de imagen
  • keyword spotting y comando por voz
  • clasificación de audio y sonido
  • nodos sensores LoRa / LoRaWAN y monitoreo remoto
  • interfaces HMI con pantalla táctil
  • detección de movimiento y gestos
  • prototipos de producto AIoT conectado

Compatibilidad​

  • ESP-IDF
  • Arduino IDE
  • stacks LoRaWAN como RadioLib, LMIC o la API LoRaWAN de ESP-IDF

Por qué llama la atención esta placa​

La iW-AIoT-eXplorer reúne, en una sola placa, sensores de visión y audio, una pantalla interactiva y dos alcances de radio (Wi-Fi/BLE para corto alcance y LoRa para largo alcance), todo sobre un ESP32-S3 con PSRAM abundante y aceleración de IA. Esto permite ejecutar inferencia local de imagen y sonido sin depender de la nube y, al mismo tiempo, conectar el dispositivo a redes cercanas o a kilómetros de distancia.

Documentación relacionada​

  • Hardware: características, especificaciones eléctricas, periféricos, mapa de GPIO y esquemático interactivo.
  • Descargas: datasheet, imágenes y proyecto de hardware.
