Hardware
Esta seção descreve os principais aspectos físicos e elétricos da iW-ESPMI-IND.
Visão geral da placa
A iW-ESPMI-IND foi desenhada para aplicações industriais com forte necessidade de comunicação e interface visual.
Modelo 3D
Arraste para girar, role para dar zoom.
Pinout

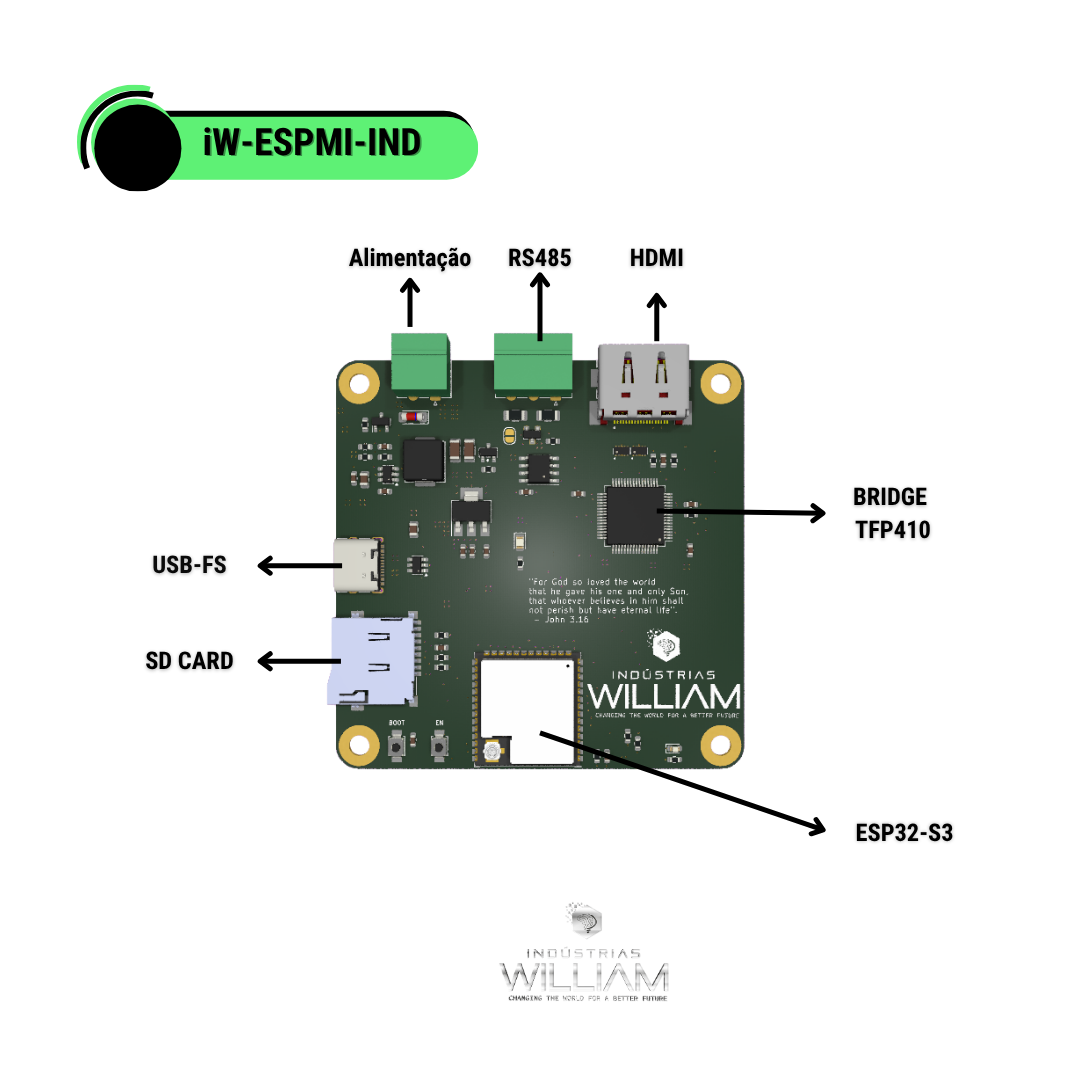

A imagem abaixo resume as interfaces mais importantes da placa.
Interfaces principais
- USB para programação e comunicação
- RS485 para rede Modbus RTU
- SD Card para armazenamento local
- HDMI para interface de vídeo
Alimentação
A placa suporta uma faixa de alimentação ampla, o que facilita seu uso em cenários industriais. A entrada passa por proteção de polaridade (MOSFET AO3401A + zener) antes do estágio de potência baseado no conversor LMR61430, que estabelece o trilho de 5 V (5VP). Deste, o LDO AMS1117-3.3 gera o trilho de 3,3 V do sistema; um LED indica a presença da tensão de 3,3 V.
| Recurso | Descrição |
|---|---|
| Entrada de energia | borne de parafuso (J1) com proteção de polaridade reversa |
| Estágio de potência | conversor LMR61430 + indutor 6,8 uH -> trilho 5 V (5VP) |
| Regulador 3,3 V | LDO AMS1117-3.3 alimentando a lógica e o ESP32-S3 |
| USB | V_BUS (5 V) do USB-C integrado ao trilho 5VP |
| Indicação | LED de status do trilho de 3,3 V |
Especificações elétricas
| Parâmetro | Mín. | Típ. | Máx. | Unidade / Observação |
|---|---|---|---|---|
| Tensão de entrada (borne) | 6,5 | — | 36 | V — entrada de alimentação |
| Trilho intermediario (5VP) | — | 5,0 | — | V — estágio de potência |
| Tensão lógica do sistema | — | 3,3 | — | V — AMS1117-3.3 |
| Tensão USB (V_BUS) | 4,5 | 5,0 | 5,5 | V — conector USB-C |
| Frequência de clock da CPU | — | — | 240 | MHz |
| Saída de vídeo | — | HDMI 1.4 | — | DVI/HDMI via TFP410 |
| Terminação RS485 | — | 120 | — | ohms — selecionável por JP1 |
| Tensão lógica de I/O | — | 3,3 | — | V |
| Temperatura de operação | -40 | — | +85 | °C — limitada pelo ESP32-S3 |
Utilize fonte estável quando houver display HDMI, cartão SD e cargas externas conectadas ao mesmo tempo. A faixa de resolução/clock de pixel da saída HDMI depende da configuração do firmware e dos limites do TFP410.
Interfaces e recursos
Vídeo
- saída HDMI
- boa base para interfaces com LVGL e ferramentas visuais
Comunicação industrial
- transceiver RS485 embarcado
- boa aderência a cenários com Modbus RTU
Armazenamento
- slot para SD Card para logs, assets e configurações
Esquemático online
Visualize o projeto de hardware diretamente no navegador:
Boas práticas
- use alimentação estável em campo
- cuide do aterramento em redes RS485
- separe bem cabos de potência e dados
- valide dissipação e ruído em instalações industriais
